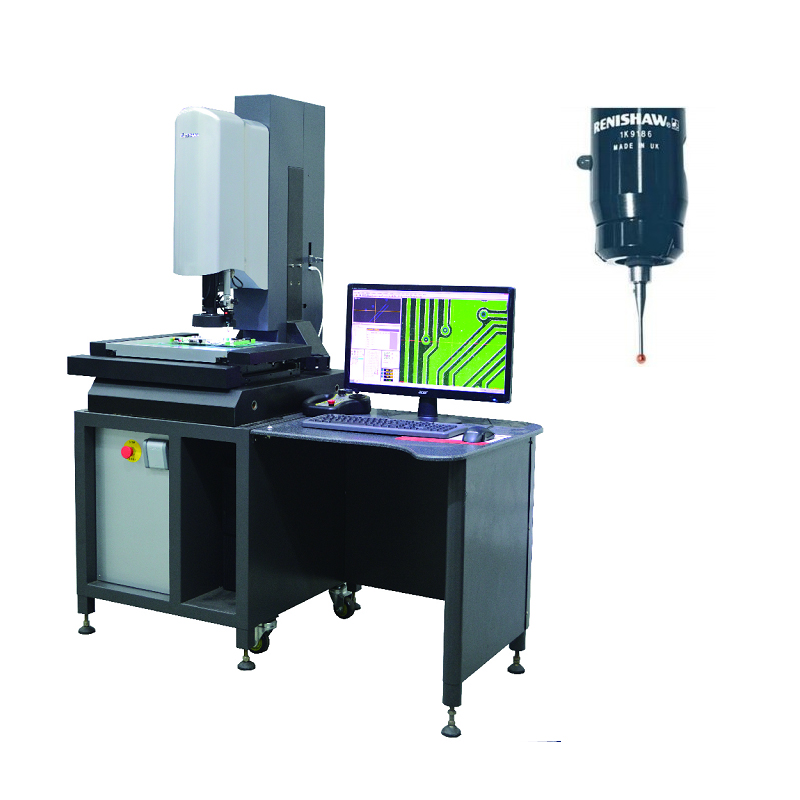

影像測量儀加探針功能

“探針測量” 菜單主要用于進行物體的單一測量，包含以下命令：

探針設置：進行探針的一些常規設置，包括探針的校正等。

水平線測量：用于測量與水平面平行的直線。

水平圓測量：用于測量與水平面平行的圓。

空間點測量：用于測量空間上任意一點，此命令須設置基準平面。

空間線測量：用于測量空間上任意直線，此命令須設置基準平面。

空間圓測量：用于測量空間上任意圓，此命令須設置基準平面。

解法設定：用于設定空間點、線、圓的補償方式，如是否投影到基準面等等。

高度測量：用于測量物體在 Z 方向上的距離。

平面測量：用探針取至少 3 點用于擬合一個平面，以求得此

平面的平面度等參數。

球測量：用探針取至少 4 點用于擬合一個圓球，以求得球的直徑等參數。

圓筒測量：用探針取 6 點用于擬合一個圓筒，此命令須設置基準平面。

圓錐測量：用探針取 6 點用于擬合一個圓錐，此命令須設置基準平面。

行為公差測量：平面度、平行度、垂直度、傾斜度。
