德國TS螺紋綜合測量儀

從M1.8開始的小內螺紋檢測的測針和方法，用于找到內外螺紋量規的頂點 ，可以對零件進行輪廓測量，粗糙度測量，螺紋測量 ．直觀易于使用 ．超值的性價比 ．可通過模塊升級 ．可自動進行多個測量 。

對牙型角，牙型形狀誤差，小徑，牙底圓弧半徑，牙型粗糙度等參數的記錄只有依托現代化的螺紋掃描檢測方案才能得以實現。螺紋檢測方案

．新特點：符合DAkkS認證
．新特點：從M1.8開始的小內螺紋檢測的測針和方法（專利申請中）
．新特點： 3D搜索算法，用于找到內外螺紋量規的頂點
．新特點： QM-Soft?優化數據接口
．能用于生產現場
．標準應用：輪廓測量－粗糙度測量－螺紋測量
．直觀易于使用
．超值的性價比
．可通過模塊升級
．可自動進行多個測量
．部分型號采用沿測量軸的靜壓空氣軸承（GM-X)

隨著工業生產對持續提高精度的要求，確保螺紋聯接的安全及功能性，和當前IATF16949體系針對檢測設備的監管細則，都要求有現代化的螺紋檢測方案。同時，產品的安全性和輕量化結構對更窄的公差范圍提出了要求。所有相關螺紋參數的綜合性檢測和文件化變得必要了。

這些要求都需要更新舊的檢測方法。傳統的三針測量法是按照A b b e阿貝長度測量原則對螺紋中徑和螺距值的測量，也只是呈現一個對實際螺紋幾何結構的有限假設。

在生產線上的物理螺紋量規，對螺紋參數的評估是有限的。新的螺紋檢測方法可以實現對所有參數的快速檢測和文件化。

對牙型角，牙型形狀誤差，小徑，牙底圓弧半徑，牙型粗糙度等參數的記錄只有依托現代化的螺紋掃描檢測方案才能得以實現。

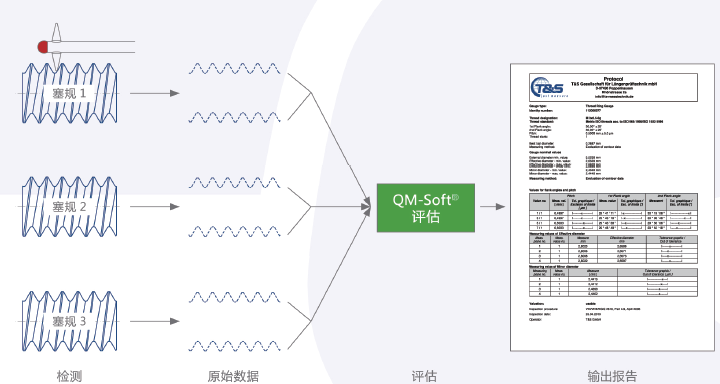

基于我們成熟的輪廓儀T系列產品，我們開發了針對螺紋量規和螺紋部件的檢測方案，具備極好的質量和精度，實現高效而經濟的螺紋檢測。我們結合最先進的螺紋參數計算軟件QM-Soft，為您的螺紋測量和記錄，提供一個有效和柔性化的檢測工具。

評估螺紋標準：

ISO公制螺紋ISO 1502:1996 (DIN ISO 965:1998)

公制螺紋量規ANSI/ASME B1.16M-1984

ISO公制梯形螺紋DIN 103:1997

聯合螺紋和量規ANSI/ASME B1.1-1983/ B1.2-1983

統一螺紋(ANSI/ASME B1.1-1982)

量規BS 919-1:2007

管螺紋和量規ISO 228:2000 (DIN 259:1979適用)

鋼導管螺紋DIN 40431:1972

圓螺紋DIN 405:1997

惠氏螺紋BS 84：2007/ BS 919-2007

NPSM管螺紋ANSI/ASME B1.20.1-1983

米制鋸齒螺紋DIN 513:1985

航天MJ螺紋 DIN ISO 5855:1989

公制螺紋DIN 8140:1999 (EG 螺紋)

Boellhoff工廠標準的螺紋套螺紋

HELICOIL 螺紋DIN 7756:1979 and ETRTO V.7

螺紋ASME / ANSI B 1.5 – 1988

螺紋ASME / ANSI B 1.8 – 1988

自行車螺紋DIN 79012:2011-04

螺紋 DIN 2241:2018-07

可選配：錐螺紋軟件

錐螺紋DIN2999

錐螺紋ANSI/ASME B1.20.1 (NPT)

錐管螺紋 BS 21, ISO 7-2

錐管螺紋 ASME B1.20.5-1991 (NPTF)

(應要求，可滿足全部螺紋標準。)
